Astronergy 520 Solarmodul – CHSM54RN(DG)/F-BH

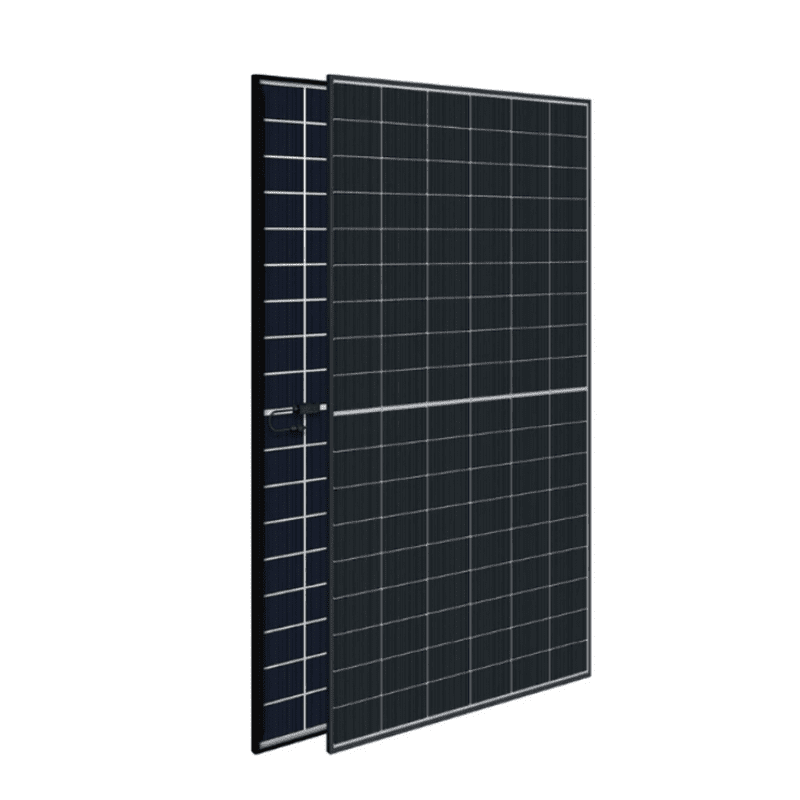

Astronergy 520 Solarmodul CHSM54RN(DG)/F-BH – TOPCon Doppelglas mit 520 Wp

Das Astronergy 520 Solarmodul CHSM54RN(DG)/F-BH gehört zur ASTRO N7s-Serie und nutzt monokristalline TOPCon-Zellen in einem bifazialen Doppelglas-Aufbau. 108 Zellen liefern 520 Wp Nennleistung unter Standardtestbedingungen. Die bifaziale Konstruktion erlaubt zusätzliche Rückseitengewinne von bis zu 25 %, sofern der Untergrund ausreichend reflektiert – auf hellen Kiesflächen oder weißen Flachdachmembranen macht sich das messbar bemerkbar.

Der Rahmen besteht aus eloxiertem Aluminium, beide Glasschichten sind 2 mm stark. Mit Abmessungen von 1961 × 1134 × 30 mm und einem Gewicht von 26,9 kg liegt das Modul im typischen Bereich für 108-Zell-Formate. Die Schutzklasse IP68 bedeutet: vollständiger Staubschutz und dauerhafter Schutz bei Untertauchung – relevant für Flachdächer mit stehendem Wasser nach Starkregen.

Technische Eckdaten

• Nennleistung (STC): 520 Wp
• Zelltechnologie: Monokristallin, TOPCon, bifazial
• Zellanzahl: 108
• Modulwirkungsgrad: ca. 23,4 %
• Leerlaufspannung (Voc): ca. 44,0 V
• MPP-Spannung (Vmpp): ca. 37,0 V
• Kurzschlussstrom (Isc): ca. 14,5 A
• MPP-Strom (Impp): ca. 14,1 A
• Abmessungen: 1961 × 1134 × 30 mm
• Gewicht: 26,9 kg
• Glasstärke: 2 mm (beidseitig)
• Rahmen: Eloxiertes Aluminium
• Schutzgrad: IP68
• Steckverbinder: MC4, 4 mm² Kabel, 1200 mm Länge
• Produktgarantie: 12 Jahre, Leistungsgarantie: 30 Jahre

Bifazial und Doppelglas – was das im Alltag bedeutet

Bifaziale Module wie das Astronergy 520 Solarmodul erzeugen Strom auf beiden Seiten. Die Rückseitenleistung hängt direkt vom Albedo-Wert des Untergrunds ab: Weißer Kies, helle Betonplatten oder Schnee erhöhen den Rückseitenertrag spürbar, dunkler Asphalt oder Gründach kaum. Für Aufständerungen mit mindestens 20–30 cm Abstand zum Untergrund ist der bifaziale Effekt am stärksten ausgeprägt.

Das Doppelglas-Design erhöht gleichzeitig die mechanische Belastbarkeit. Typische Schnee- und Windlastklassen für dieses Format liegen bei 5400 Pa Schnee und 2400 Pa Wind – relevant für Standorte mit hoher Schneelast in Süddeutschland oder Österreich.

Kompatibilität mit Wechselrichtern

Das CHSM54RN(DG)/F-BH arbeitet mit allen gängigen String-Wechselrichtern zusammen, die für Module im 520-Wp-Bereich ausgelegt sind. Entscheidend ist der MPP-Spannungsbereich des Wechselrichters: Bei Strängen mit mehreren Modulen in Reihe summieren sich die Vmpp-Werte. Für typische Dachanlagen mit 8–12 Modulen pro String liegen die DC-Eingangsspannungen im Bereich von 300–450 V – das passt zu den Eingangsbereichen von Wechselrichtern wie SMA, Fronius, Huawei oder Growatt. Vor der Planung lohnt sich ein Abgleich mit dem Wechselrichter-Datenblatt oder dem Auslegungstool des Herstellers.

Hinweis von Basic Solar

Das Astronergy 520 Solarmodul CHSM54RN(DG)/F-BH ist besonders interessant für Anlagen auf Flachdächern mit Aufständerung oder auf Freiflächen mit hellem Untergrund – dort holt die Bifazialität reale Mehrerträge raus. Auf einem normalen Schrägdach mit dunkler Unterlage fällt der Rückseitengewinn dagegen gering aus; hier wäre ein monofaziales Modul mit ähnlichem Wirkungsgrad die nüchternere Wahl. Die 30-jährige Leistungsgarantie und IP68 sprechen für Langzeitprojekte, bei denen Wartungszugang eingeschränkt ist. Bei Fragen zur Strangauslegung oder zur Kombination mit einem bestimmten Wechselrichter helfen wir gerne konkret weiter.
