Unterkonstruktion Set für 8 Module

Unterkonstruktion für 8 Solarmodule – Komplettset für Ziegeldächer

Dieses Montageset wurde auf Basis praktischer Erfahrungen zusammengestellt und enthält alle notwendigen Komponenten für die Installation von 8 Solarmodulen auf einem Ziegeldach. Die Lösung ist 1-lagig ausgelegt und wird mit schwarzen Klemmen geliefert, sodass sich eine optisch ansprechende und stabile Montage umsetzen lässt.

Das Set deckt die durchschnittlich benötigte Materialmenge für eine Standardinstallation ab. Für besondere Anforderungen – wie erhöhte Schneelasten, Quermontage oder die Verwendung von Dreischienensystemen – können zusätzliche Komponenten erforderlich sein, die separat bestellt werden müssen. Bitte prüfen Sie daher sorgfältig Ihren individuellen Bedarf. Sollten Sie nach Ihrer individuellen Planung mehr/weniger Bedarf an den einzelnen Komponenten haben, können Sie diese einfach anpassen.

Die enthaltenen Dachhaken eignen sich für die meisten gängigen Ziegelarten wie Mulden- oder Hohlfalzziegel bis zu einer Überdeckung von ca. 128 mm. Damit sind sie insbesondere für Betonziegel eine bewährte Standardlösung. Auf Anfrage sind auch Varianten wie dünne Haken, Flachhaken oder spezielle Biberschwanzhaken erhältlich.

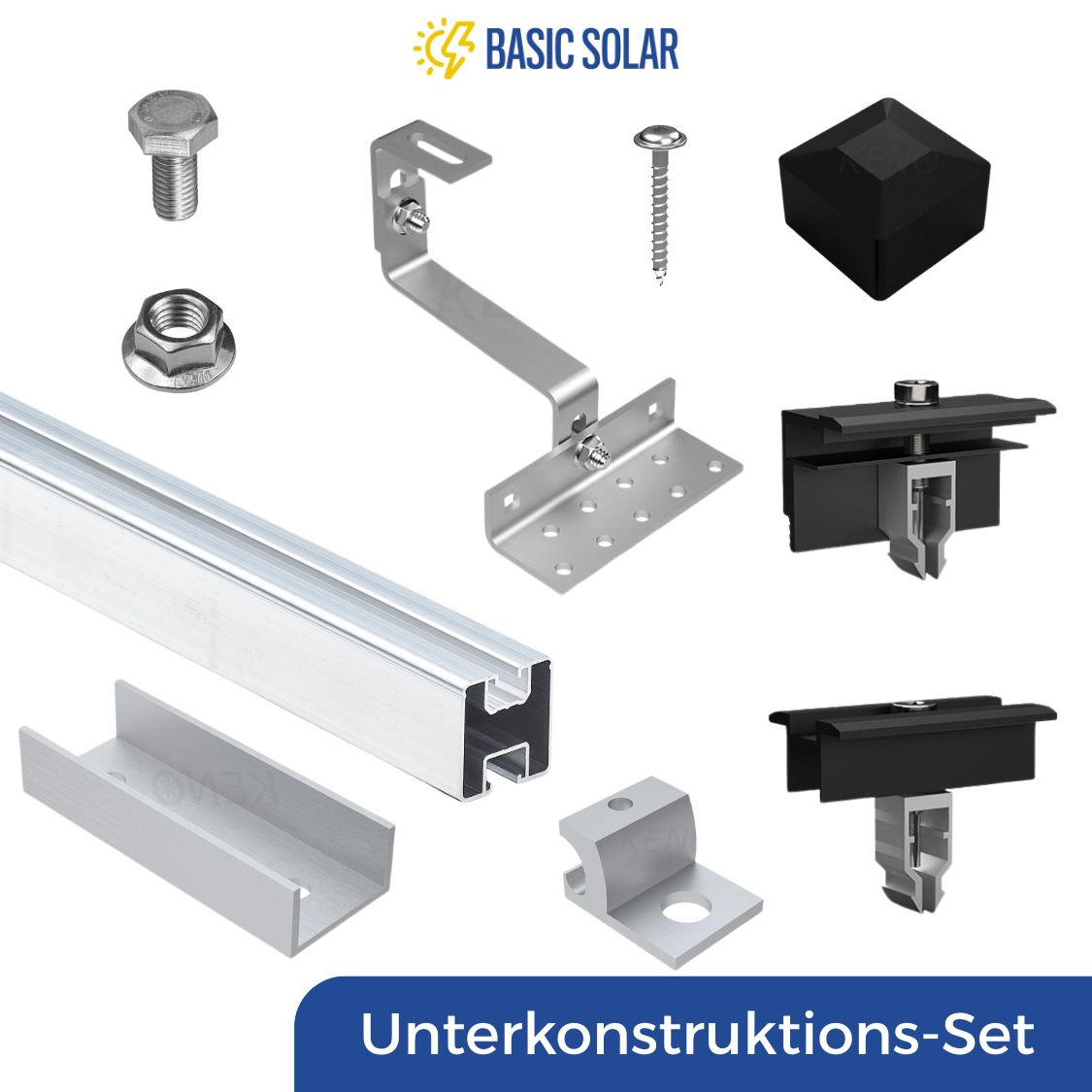

Lieferumfang:

• 24 × Dachhaken mit zwei Einstellungen
• 72 × Befestigungsschrauben für Dachhaken (80 × 8 mm)
•   8 × Dachschienen aus Aluminium, Länge 240 cm
•    7 × Profilverbinder
• 16 × Mittelklemme
•   6 × Endklemme
• 16 × Endkappe
• 10 × Klemmen für Erdungskabel
• 48 × Sechskantschrauben M10 × 20
• 48 × Muttern M10

Mit diesem Set erhältst du eine solide Basis für eine sichere und langlebige Montage deiner Solarmodule.
