Hybrid-Wechselrichter erklärt

Was ist ein Hybrid-Wechselrichter?

Ein Hybrid‑Wechselrichter ist das zentrale Bindeglied zwischen Photovoltaikanlage, Stromspeicher und Stromnetz. Er vereint die Aufgaben eines klassischen PV‑Wechselrichters mit denen einer Speichersteuerung. Während herkömmliche String‑Wechselrichter lediglich den von den Solarmodulen erzeugten Gleichstrom in netzkonformen Wechselstrom umwandeln, kann ein Hybrid‑Wechselrichter zusätzlich den Stromfluss zu einer angeschlossenen Batterie steuern. Dadurch wird die Photovoltaikanlage flexibler und besser auf den Eigenverbrauch optimiert.

Definition und Kernfunktionen

Die Kernaufgabe eines Hybrid‑Wechselrichters besteht darin, den erzeugten Solarstrom flexibel zu verteilen:

• Er kann den Strom direkt ins Hausnetz einspeisen.
• Überschüssige Energie wird in einer Batterie zwischengespeichert.
• Bei vollem Speicher kann der Strom ins öffentliche Netz eingespeist werden.

Mit dieser Funktionsweise steigert der Hybrid‑Wechselrichter den Eigenverbrauch deutlich und reduziert die Abhängigkeit vom Energieversorger.

Übrigens: Wenn du weitere Stromgeneratoren im Haushalt hast, zum Beispiel zusätzliche Balkonkraftwerke oder alte Bestandsanlagen, dann kann auch deren Stromproduktion übern den Hybridwechselrichter gespeichert werden.

Unterschied zu AC‑Speichern

Ein wesentlicher Vorteil liegt in der direkten Anbindung: Hybrid‑Wechselrichter sind meist DC‑gekoppelt. Das bedeutet, dass der Strom ohne zusätzliche Wandlungsstufe in die Batterie geladen wird. Dadurch entstehen weniger Umwandlungsverluste im Vergleich zu AC‑Speichern, die nachträglich hinter einen bestehenden Wechselrichter eingebunden werden. Für Neuanlagen ist die DC‑Kopplung daher meist die effizientere Lösung.

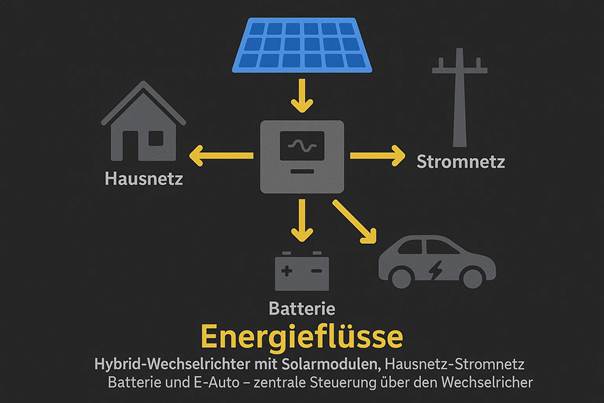

Visualisierung der Energieflüsse

Im Ergebnis vereint ein Hybrid‑Wechselrichter mehrere Aufgaben in einem Gerät: Umwandlung von Solarstrom, Steuerung des Eigenverbrauchs und die effiziente Einbindung eines Stromspeichers. Damit bildet er die Basis für ein modernes, netzparalleles Energiemanagement im Haushalt.

---

Aufbau & Komponenten eines Hybrid‑Wechselrichters

Ein Hybrid‑Wechselrichter kombiniert mehrere technische Bausteine in einem Gerät. Neben der Umwandlung von Gleichstrom in Wechselstrom steuert er die Batterie, überwacht sicherheitsrelevante Prozesse und stellt bei Bedarf Notstrom zur Verfügung. Damit unterscheidet er sich deutlich von klassischen PV‑Wechselrichtern, die nur für die reine Stromumwandlung zuständig sind.

MPPT – Maximum Power Point Tracking

Der MPPT‑Regler sorgt dafür, dass die Solarmodule stets am optimalen Arbeitspunkt betrieben werden. Auch bei schwankender Sonneneinstrahlung oder Teilverschattung wird so die maximale Leistung aus der PV‑Anlage genutzt.

Kommunikation mit der Batterie

Über die integrierte BMS‑Schnittstelle (Battery Management System) tauscht der Wechselrichter wichtige Daten mit dem Speicher aus. Dazu gehören der Ladezustand (SOC – State of Charge), Temperaturgrenzen und die zulässige Ladegeschwindigkeit (C‑Rate). Diese Kommunikation ermöglicht eine sichere, effiziente und langlebige Batterienutzung.

Notstrompfad und Versorgungssicherheit

Viele Hybrid‑Wechselrichter besitzen einen Notstrompfad, der bei Stromausfall automatisch aktiviert wird. Damit lassen sich wichtige Verbraucher wie Beleuchtung, Router oder Kühlschrank weiterhin versorgen. Abhängig vom Modell ist entweder eine kleine Ersatzstromlösung oder ein vollständiges Inselnetz möglich.

DC‑Kopplung für höhere Effizienz

Hybrid‑Wechselrichter sind meist DC‑gekoppelt. Der Strom aus den Modulen wird ohne zusätzliche Umwandlungsstufe in die Batterie eingespeist. Das reduziert Energieverluste und ist deutlich effizienter als nachgerüstete AC‑Speicherlösungen, bei denen der Strom mehrfach gewandelt werden muss.

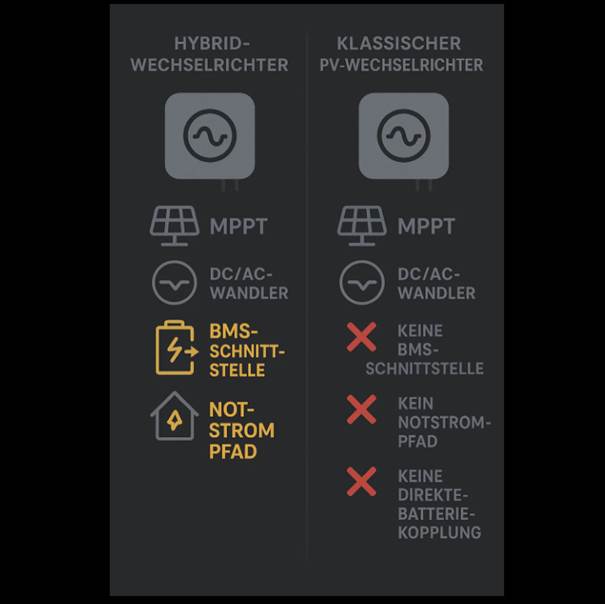

Vergleich: Hybrid‑Wechselrichter vs. klassischer PV‑Wechselrichter

Um die Unterschiede zu verdeutlichen, zeigt die folgende Grafik den Aufbau beider Gerätetypen im direkten Vergleich. Während der klassische Wechselrichter auf die reine Stromumwandlung beschränkt ist, bringt der Hybrid‑Wechselrichter zusätzliche Funktionen für Batterieintegration und Notstromfähigkeit mit.

---

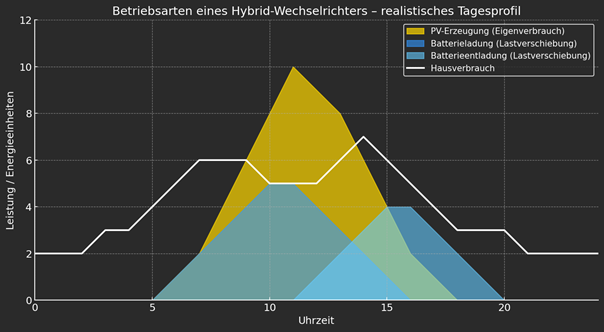

Betriebsarten eines Hybrid‑Wechselrichters

Ein Hybrid‑Wechselrichter kann in verschiedenen Betriebsarten arbeiten und so flexibel auf die jeweilige Situation reagieren. Er steuert, ob Strom direkt verbraucht, gespeichert, zeitlich verschoben oder im Notfall als Ersatzstrom genutzt wird. Die drei wichtigsten Modi sind Eigenverbrauch, Lastverschiebung und Backup.

Eigenverbrauch optimieren

Im Normalbetrieb nutzt der Wechselrichter den Solarstrom vorrangig im eigenen Haushalt. Geräte wie Beleuchtung, Haushaltsgeräte oder Wärmepumpen laufen direkt mit Energie aus den Solarmodulen. Überschüsse werden in die Batterie gespeist oder ins Netz abgegeben. Damit sinkt der Netzbezug deutlich, und der Eigenverbrauchsanteil steigt.

Lastverschiebung mit Batteriespeicher

Die Batterie ermöglicht es, Strom zeitlich zu verschieben. Tagsüber bei starker Sonneneinstrahlung wird sie geladen, abends und nachts gibt sie die gespeicherte Energie wieder ab. So wird der Strom dann genutzt, wenn er gebraucht wird – besonders sinnvoll, wenn der Netzstrompreis abends höher ist. Der Lade‑ und Entladevorgang wird dabei vom Wechselrichter so gesteuert, dass die Batterie effizient und schonend arbeitet.

Backup‑ oder Notstrombetrieb

Bei einem Stromausfall kann der Hybrid‑Wechselrichter in den Backup‑Modus wechseln. Abhängig vom Modell versorgt er entweder einzelne Verbraucher über einen separaten Ausgang oder das gesamte Haus über eine Inselnetzfunktion. So bleiben wichtige Geräte wie Kühlschrank, Router oder Beleuchtung weiter in Betrieb.

---

AC‑ vs. DC‑Kopplung bei Batteriespeichern

Bei der Einbindung eines Speichers in eine PV‑Anlage wird zwischen AC‑Kopplung und DC‑Kopplung unterschieden. Beide Varianten haben Vor‑ und Nachteile, die sich auf Wirkungsgrad, Installationsaufwand und Kosten auswirken.

DC‑Kopplung – direkt und effizient

Bei der DC‑Kopplung wird die Batterie direkt auf der Gleichstromseite angebunden. Der Strom aus den Modulen fließt ohne zusätzliche Umwandlung in den Speicher oder über den Wechselrichter ins Hausnetz. Dadurch treten nur wenige Pfadverluste auf – also Verluste durch Umwandlungsschritte.
Typische Systemwirkungsgrade liegen hier bei rund 90–95 %.

AC‑Kopplung – flexibel bei Nachrüstung

Bei der AC‑Kopplung wird der Speicher hinter dem Wechselrichter in das Hausnetz integriert. Das ist besonders praktisch bei Nachrüstungen, weil bestehende PV‑Anlagen weiterverwendet werden können. Nachteil: Der Strom muss mehrfach gewandelt werden (DC → AC → DC → AC). Jeder Schritt verursacht Pfadverluste, also Energieverluste durch die Umwandlung.
Moderne Systeme erreichen dennoch 85–90 % Gesamtwirkungsgrad, liegen aber etwas unter DC‑Lösungen.

Begriffe kurz erklärt

• Wirkungsgrad: Maß dafür, wie viel der erzeugten Energie nach allen Umwandlungen tatsächlich nutzbar bleibt.
• Pfadverluste: Energieverluste, die entlang eines Strompfades durch mehrere Umwandlungsstufen entstehen. Je direkter der Pfad (z. B. DC‑Kopplung), desto geringer die Verluste.

Kosten und Aufwand

• DC‑Kopplung: Effizient und wirtschaftlich bei Neuanlagen, erfordert aber eine durchdachte Planung.
• AC‑Kopplung: Flexibel und leicht nachzurüsten, etwas höhere Systemkosten durch zusätzlichen Batterie‑Wechselrichter.

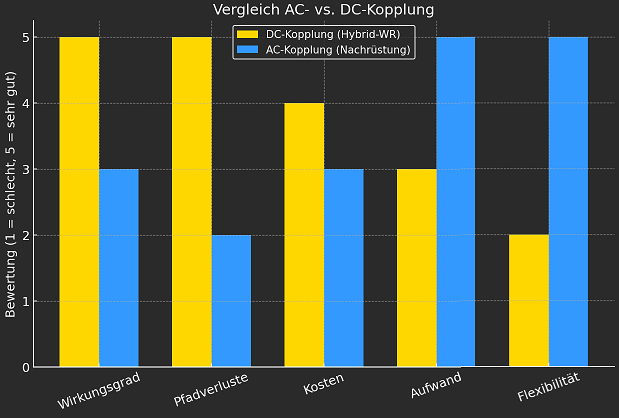

Vergleich: AC‑ vs. DC‑Kopplung

Kriterium	DC‑Kopplung (Hybrid‑WR)	AC‑Kopplung (Nachrüstung)
Wirkungsgrad	90–95 %	85–90 %
Pfadverluste	gering (wenige Umwandlungen)	höher (mehrfache Umwandlungen)
Kosten	Vorteilhaft bei Neubauten	Etwas höher durch zusätzlichen WR
Aufwand	Planung bei Neuinstallation	Unkompliziert bei Bestandsanlagen
Flexibilität	geringer, System integriert	hoch, unabhängig von PV‑Anlage

Nachrüstung: Geht das ohne Hybrid‑Wechselrichter?

Viele Haushalte betreiben bereits eine Photovoltaikanlage ohne Speicher. Wer später einen Batteriespeicher integrieren möchte, muss nicht zwingend den Wechselrichter austauschen. Ob sich eine Nachrüstung lohnt oder besser direkt ein Hybrid‑Wechselrichter eingesetzt werden sollte, hängt von den Rahmenbedingungen ab.

Optionen

• AC‑Speicher: Kann einfach an das Hausnetz angeschlossen werden. Vorteil: die bestehende PV‑Anlage bleibt unverändert.
• Hybrid‑Wechselrichter: Wird beim Neubau oder im Zuge einer Modernisierung installiert und bindet die Batterie direkt über die DC‑Seite ein.

Grenzen

• AC‑Speicher sind zwar flexibel, haben aber höhere Umwandlungsverluste (Pfadverluste).
• Hybrid‑Wechselrichter sind effizienter, lohnen sich aber meist erst, wenn ohnehin ein Anlagentausch oder eine Erweiterung ansteht.

Kompromisse

• Bei jungen und intakten PV‑Anlagen ist die Nachrüstung mit AC‑Speicher oft der bessere Weg.
• Bei älteren Anlagen oder wenn hoher Wirkungsgrad und Zusatzfunktionen wie Notstrom gewünscht sind, ist der Umstieg auf einen Hybrid‑Wechselrichter langfristig sinnvoller.

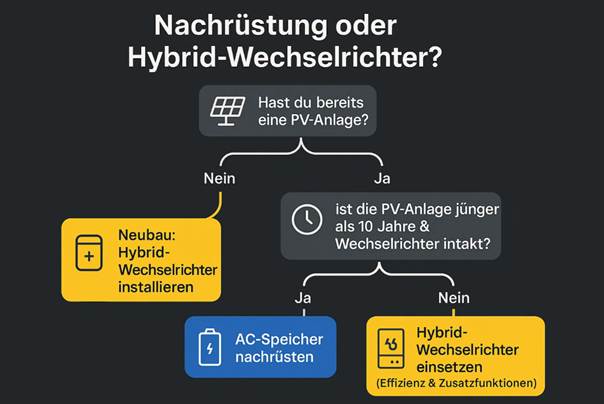

Entscheidungsbaum: Nachrüstung oder Hybrid?

(Alt‑Text: Entscheidungsdiagramm. Pfad A: „Bestehende PV‑Anlage jung & WR intakt?“ → AC‑Speicher nachrüsten. Pfad B: „Anlage älter / Modernisierung geplant?“ → Hybrid‑Wechselrichter einsetzen. Pfad C: „Neubau?“ → Direkt Hybrid‑Wechselrichter.)

Auswahlkriterien

Ein Hybrid‑Wechselrichter sollte nicht nur zur PV‑Anlage, sondern ebenso zu deinem Lastprofil, zur gewünschten Speichergröße und zu künftigen Erweiterungen passen. Die folgenden Kriterien helfen, Fehlkäufe zu vermeiden und bereits in der Planung die richtigen Weichen zu stellen.

Leistung & Dimensionierung

Die AC‑Nennleistung des Wechselrichters muss zur PV‑Generatorleistung und zu typischen Hauslasten passen. Eine zu kleine Auslegung begrenzt Erträge, eine zu große bringt vermeidbare Mehrkosten. Achte außerdem auf DC‑Eintrittsleistung, maximale Eingangsspannung (Voc) sowie Eingangsstrom je MPPT, damit die Strings technisch sauber abgebildet werden.

Anzahl MPPT‑Eingänge

Mehrere MPPTs erlauben unterschiedliche Dachausrichtungen oder Verschattungen besser zu handhaben. Für Einfamilienhäuser sind mindestens zwei MPPTs praxisnah, bei komplexeren Dächern oder Ost/West‑Kombinationen können drei MPPTs Vorteile bringen. Prüfe zusätzlich die zulässige Stringanzahl je MPPT.

Batterie‑Kompatibilität & Ladeleistung

Der Wechselrichter muss die Batterie technisch unterstützen (Freigabeliste/Spannungsfenster). Wichtige Parameter sind Batteriespannung, Kommunikation (z. B. CAN/RS485), die zulässige Lade‑/Entladeleistung sowie das Zusammenspiel mit dem BMS (SOC, Temperatur, C‑Rate). So stellst du sicher, dass die Batterie sicher, effizient und langlebig betrieben wird.

Schutz & Betrieb

Für den zuverlässigen Betrieb zählen Notstrom/Ersatzstrom‑Fähigkeit (Umschaltzeit, Leistung), Wirkungsgrad (auch Euro‑η bei Teillast), Eigenverbrauch/Standby, Schutzart (IP), Überspannungsschutz (SPD), NA‑Schutz sowie Zertifikate für den Netzanschluss. Achte zudem auf Monitoring, Schnittstellen (LAN/WLAN/Modbus), Wallbox‑Integration, Temperatur‑/Derating‑Verhalten, Lautstärke, Garantie und Service.

Checkliste

Kriterium	Warum wichtig	Frage/Richtwert
AC‑Nennleistung	Passung zu PV & Hauslast	≈ 0,8–1,0× PV‑Leistung
MPPT/Strings	Dachausrichtungen, Mismatch	≥ 2 MPPT, Stringregeln beachten
Batterie‑Kompatibilität	Sicherheit & Garantie	Freigabeliste, Spannungsfenster
Lade/Entladeleistung	Nutzbarkeit am Abend	kW passend zum Lastprofil
Notstrom	Versorgungssicherheit	Umschaltzeit, kW, Insel ja/nein
Wirkungsgrad/Eigenverbrauch	Ertrag über das Jahr	hoher Euro‑η, niedriger Standby
Schnittstellen/EMS	Integration/Steuerung	CAN/RS485/Modbus, Smart‑Meter
Schutz/Zertifikate	Netzanschluss/Abnahme	IP, SPD, NA‑Schutz, Normen
Monitoring/Service	Betrieb & Support	App/Portal, Garantie, Tausch

(Hinweis: Die vollständige Tabellen‑Checkliste steht als CSV‑Download bereit.)

---

Fazit & Nächste Schritte

Kurzfazit

Ein Hybrid‑Wechselrichter bündelt PV‑Umwandlung, Speichersteuerung und Energiemanagement in einem Gerät. Für Neuanlagen punktet die DC‑Kopplung mit Effizienz und geringerem Wandlungsverlust. Nachrüstungen gelingen mit AC‑Speichern schnell und flexibel, liegen aber im Systemwirkungsgrad etwas darunter. Entscheidend sind eine korrekte Dimensionierung, genügend MPPT‑Eingänge, eine passende Batterie‑Kompatibilität und robuste Schutz‑/Schnittstellen.

Nächste Schritte:

1. Bestandsaufnahme: PV‑Generator, Dachflächen, Lastprofil (Tages/Abendspitzen), Ziele (Eigenverbrauch, Backup, EV).
2. Checkliste durchgehen: Leistung, MPPT, Batterie‑Fenster, Ladeleistung, Notstrom, Wirkungsgrad, Schnittstellen, Schutz, Monitoring.
3. Technische Auslegung: Stringplan, Leitungswege, Smart‑Meter/EMS, Notstromkreis (kritische Verbraucher definieren).
4. Budget & Termine: Zubehör (Zähler, SPD, Umschaltbox), Montageumfeld, Lieferbarkeit.
5. Angebot & Planung anfordern: Daten bündeln und Angebot erstellen lassen.
